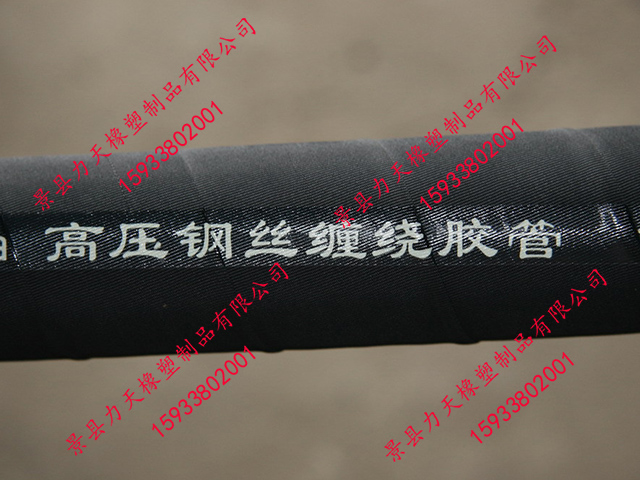

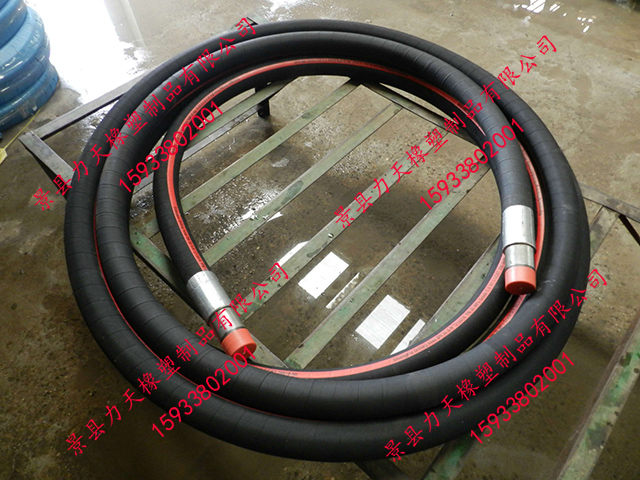

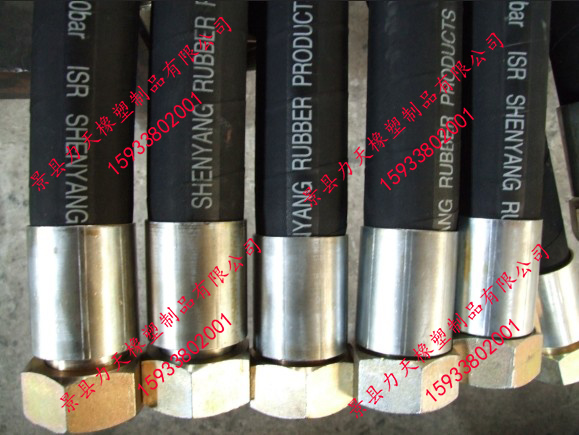

产品名称：高压钢丝缠绕胶管

品　　牌：力天橡塑

产品简介：高压钢丝缠绕胶管主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。

产品详情

产品结构类型：

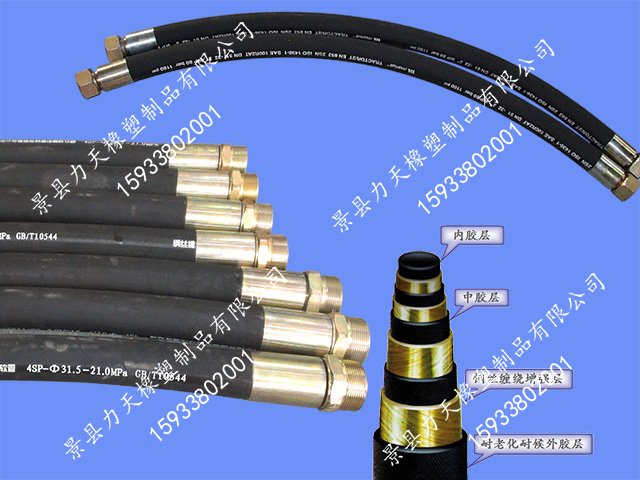

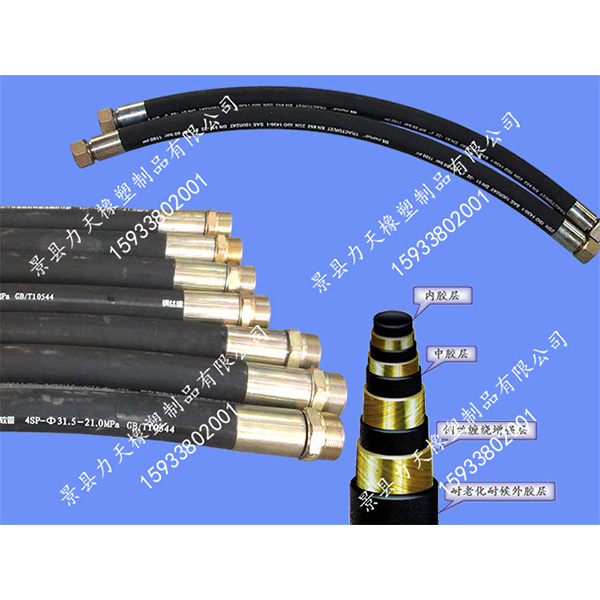

主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
产品用途：

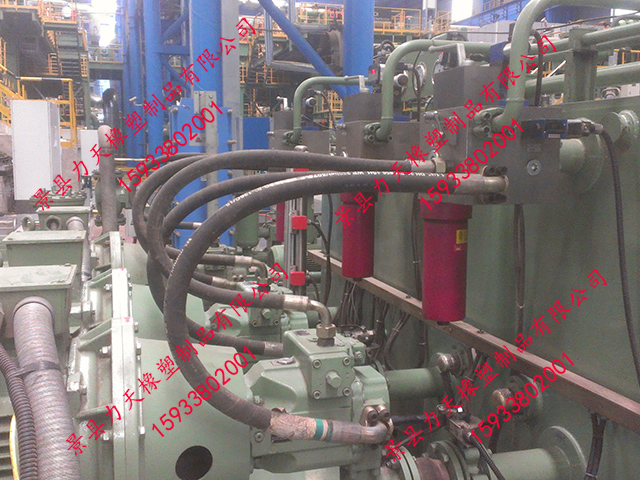

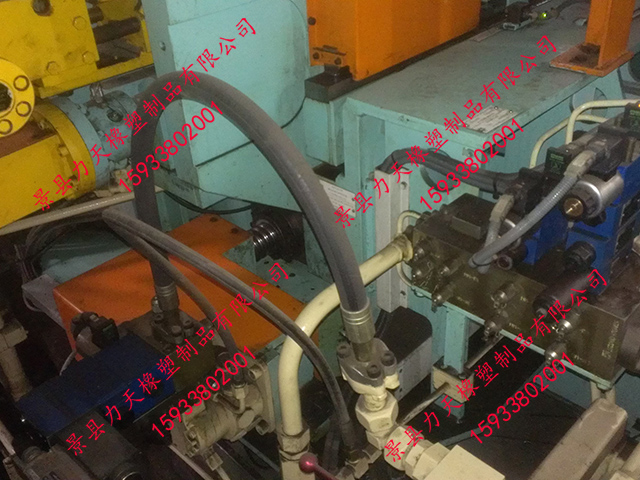

高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，最高耐工作压力可达70-100MPa。

注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油基和脂基液体.

产品特点：

1. 胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。

2. 胶管承压力高，脉冲性能优越。

3. 管体结合紧密，使用柔软，在压力下变形小.

4. 胶管具有优良的耐曲绕性和耐疲劳性。

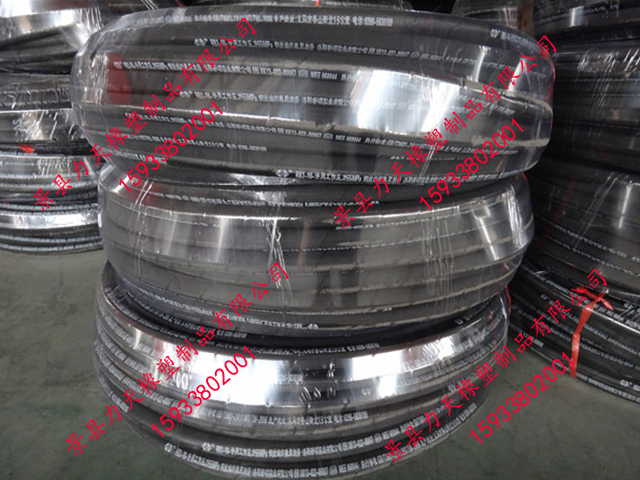

5. 钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。

4SP DIN EN 853

连续作业温度-40⁰C～+121⁰C

内胶层：耐合成橡胶

内胶层:耐高温、耐臭氧、耐磨损合成橡胶

增强层：6层高亢拉钢丝编织

建议使用介质：矿物油、水、二醇类、矿物油/水乳化液

通径DN	规格	内径	钢丝层外径	外径	最大工作压力		最小爆破压力	最小弯曲半径	重量	型号
mm	英寸	mm	mm	mm	bar	psi	bar	mm	g/m	型号
6	1/4	6.4	14.7	17.8	500	7250	2400	150	620	4SP 06
10	3/8	9.5	17.5	21.4	460	6670	2100	180	780	4SP 10
12	1/2	12.7	20.2	24.7	425	6150	1900	230	930	4SP 12
16	5/8	15.9	23.6	28.3	400	5800	1600	250	1120	4SP 16
20	3/4	19	28.2	32.1	380	5510	1600	300	148	4SP 20
25	1	25.4	35.1	39.8	320	4640	1400	340	2000	4SP 25
32	1¹/₄	31.8	46.0	50.8	210	3045	1250	160	3120	4SP 32
40	1¹/₂	38.1	52.4	57.0	185	2685	1000	560	3620	4SP 40

4SH DIN EN 853

连续作业温度-40⁰C～+100⁰C

内胶层：耐合成橡胶

内胶层:耐高温、耐臭氧、耐磨损合成橡胶

增强层：4层高亢拉钢丝编织

建议使用介质：矿物油、水、水/油乳化液。

通径DN	规格	内径	钢丝层外径	外径	最大工作压力		最小爆破压力	最小弯曲半径	重量	型号
mm	英寸	mm	mm	mm	bar	psi	bar	mm	g/m	型号
20	3/4	19	28.3	32.1	420	6090	1750	280	1530	4SH 20
25	1	25.4	35.1	38.3	385	5585	1750	340	2060	4SH 25
32	1¹/₄	31.8	41.9	45.2	350	5075	1400	460	2420	4SH 32
40	1¹/₂	38.1	48.7	53.5	300	4350	1250	560	3280	4SH 40
50	2	50.8	63.2	68.0	250	3625	1000	700	4500	4SH 50

R13 SAE 100EN 865

连续作业温度-40⁰C～+121⁰C

内胶层：耐合成橡胶

内胶层:耐高温、耐臭氧、耐磨损合成橡胶

增强层：6层高亢拉钢丝编织

建议使用介质：矿物油、水、二醇类、矿物油/水乳化液

通径DN	规格	内径	钢丝层外径	外径	最大工作压力		最小爆破压力	最小弯曲半径	重量	型号
mm	英寸	mm	mm	mm	bar	psi	bar	mm	g/m	型号
32	1¹/₄	31.8	46.8	49.8	350	5070	1400	419	3590	R13/32
40	1¹/₂	38.1	54	57.3	350	5070	1400	508	5000	R13/40
50	2	50.8	68.4	70.9	350	5070	1400	635	6540	R13/50
